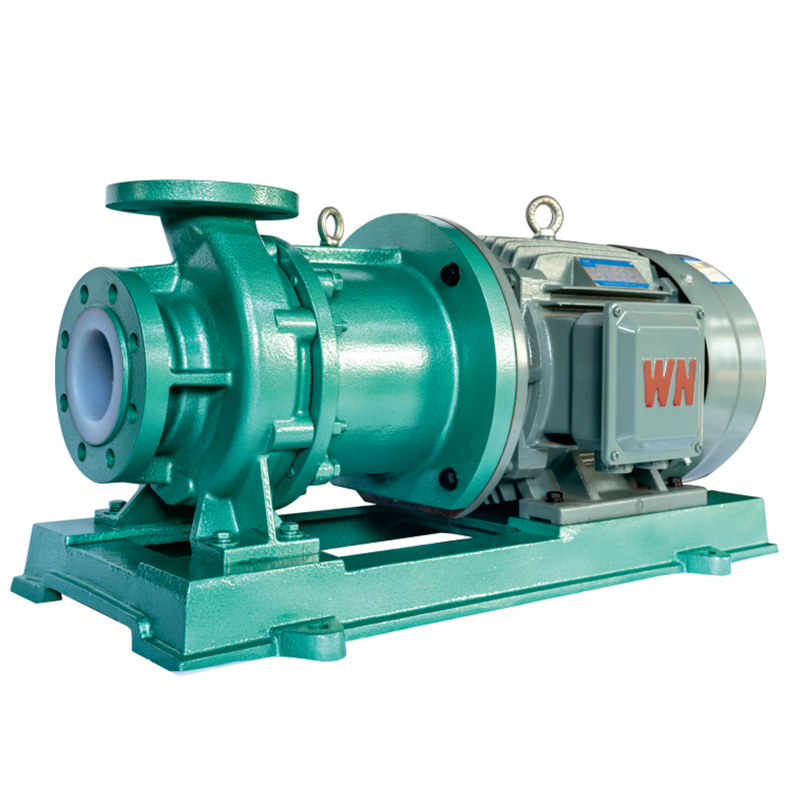

IMD-FT innfôret magnetdrevet pumpe
  • IMD-FT innfôret magnetdrevet pumpe

IMD-FT innfôret magnetdrevet pumpe

IMD-pumpen er en magnetisk drevet pumpe med høy effekt og høyt løftende fluorplast. Pumpens design og installasjonsdimensjoner er i samsvar med internasjonale ISO-standarder. Alle spesifikasjoner har en direkte motorkobling, støttet av en mellombrakett, med en kompakt struktur som muliggjør enkel demontering. Hovedkomponentene er laget av stålforet F46, som gir høy pumpekroppsstyrke. De indre og ytre magnetene er laget av høyytelses magnetisk materiale, "Neodymium Iron Boron", og isolasjonshylsen er laget av importerte ikke-metalliske materialer, noe som reduserer magnetisk virvelstrømstap betydelig. Denne pumpen er i stand til å transportere høykonsentrerte, korrosive medier med en tetthet større enn 1,9t/m3.

Drivmetoden er en magnetisk indirekte, berøringsfri drift, med fullstendig isolasjon mellom indre og ytre magneter via isolasjonshylsen. Dette sikrer at pumpekammeret er helt forseglet, og eliminerer lekkasje og forhindrer forurensning av arbeidsmiljøet. Den er spesielt egnet for transport av svært sure, alkaliske, oksidative, brannfarlige, eksplosive, giftige og flyktige medier. IMD-seriens magnetiske pumpe, med sin utmerkede ytelse og rimelige pris, har blitt førstevalget for brukere som erstatter dyre, vanskelige å levere importerte magnetiske pumper i mange prosjekter.

Søknader
IMD-seriens magnetiske pumpe, med en strømningshastighet på 6-120m³/t og en trykkhøyde på 15-40m, er egnet for transport av svært etsende, brennbare, giftige og flyktige kjemiske medier.
Driftstemperatur: -20 til 100°C; pumpen er forbudt å gå tørr.

Designfunksjoner:
1. Lekkasjeforebyggende design og arbeidsprinsipp
Pumpen eliminerer behovet for akseltetninger ved å bruke magnetisk kobling for indirekte drift, eliminere lekkasjeproblemer og forhindre forurensning av arbeidsmiljøet.
Pumpens strømningsdeler er laget av "fluoroplastisk legering", som tillater kontinuerlig transport av enhver konsentrasjon av syrer, alkalier, sterke oksidasjonsmidler og andre etsende medier uten skade.
Drivenheten bruker en permanent magnetkobling som er montert direkte på motorakselen. Pumpekammeret er fullstendig forseglet, og pumpehjulet roterer gjennom en magnetisk kopling. Denne designen er kompakt, sikker og energieffektiv.
2. Slitesterk pumpekroppsstruktur
Mens væskekontaktdelene er laget av fluorplast, er pumpehuset laget av metallmateriale, noe som lar pumpehuset tåle vekten av rørledningen og mekaniske støt.

Få et tilbud
PREV：ZMD-Fôret fluorplast selvfyllende magnetdrevet pumpe
NESTE：IME-FT Fjerde generasjon høyeffektiv og energibesparende fluorforet magnetpumpe
  • Beskrivelse
  • Kontakt oss

Søknadsfelt
Biologisk medisin, petrokjemi, gruvedrift, metallurgi, tekstiltrykk og farging, elektrisitet, mat, papirproduksjon, galvanisering, kloakkbehandling, røykgass
behandling, ny energi, nye materialer og annen industri.

Pumpebruk
Gjelder for transport av brennbare og eksplosive flyktige, giftig og skadelige, verdifulle og svært etsende rengjøringsmidler; Slik som noen. konsentrasjon av syre og alkali, salt, løsemiddel, sterkt oksidasjonsmiddel, etc.

Designinstruksjon
IMD-FT Lined-in Magnetic Driven Pump er et IMD Lined-in Fluor Plastic magnetisk pumpeprodukt basert på selskapets langsiktige tekniske
akkumulering og referanse til avansert utenlandsk teknologi og design forskning og utvikling av svært effektive energisparende magnetiske pumper. Pumpen med utseende og installasjonsdimensjoner er i henhold til ISO internasjonale standarder for design og produksjon, alle spesifikasjoner for motoren er rett assosiasjonslignende, støttet av en midtre brakett, lite volum og praktisk demontering; Utenfor hylsen ved å bruke fluorplast med hel form, legg til styrkingen av ikke-metallisk komposittmateriale, for å forbedre trykkmotstanden til avstandsstykket, og eliminere magnetisk virvelstrømstap, Pumpeytelsesegenskaper for liten strømning høy hm, transporttetthet større enn 1,9 t/m3 sterkt korrosivt medium. Denne serien med utmerket ytelse og høyt forhold mellom magnetisk pumpe har blitt en erstatning importert det første utvalget av magnetisk pumpe.

Med sekundærmotor n=2900r/min Designtrykk: 1,6Mpa

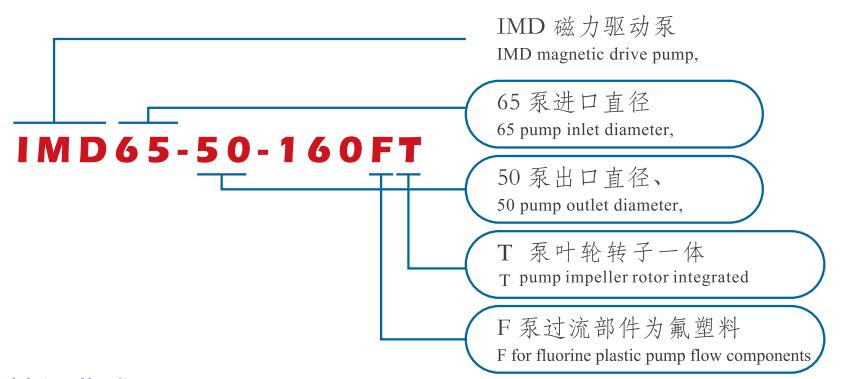

Modellnr Strømningskapasitet (m³/t) Pumpehode (m) Effektivitet (%) Motoreffekt (kW) NPSH r (m) Diameter (mm) Roterende hastighet
Innløp uttak
IMD32-25-160FT 3.2 32 23 2.2 2.5 32 25
IMD40-25-160FT 6.3 32 30 3 2.7 40 25
IMD40-25-200FT 6.3 50 18 7.5 2.7 40 25
IMD40-25-250FT 6.3 80 18 11 3 40 25
IMD50-32-125FT 12.5 20 41 2.2 3 50 32
IMD50-32-160FT 12.5 32 42 4 3 50 32
IMD50-32-200FT 12.5 50 43 7.5 3 50 32
IMD50-32-250FT 12.5 80 31 15 3 50 32
IMD65-50-125FT 25 20 52 4 3.5 65 50
IMD65-50-160FT 25 32 55 7.5 3.5 65 50 2900
IMD65-40-200FT 25 50 45 11 3.5 65 40
IMD65-40-250FT 25 80 32 22 3.8 65 40
IMD80-65-125FT 50 20 55 7.5 4 80 65
IMD80-65-160FT 50 32 65 11 4 80 65
IMD80-50-200FT 50 50 55 18.5 4 80 50
IMD80-50-250FT 50 80 57 30 4.5 80 50
IMD100-80-125FT 100 20 68 11 4.5 100 80
IMD100-80-160FT 100 32 58 18.5 4.5 100 80
IMD100-65-200FT 100 50 63 30 4.5 100 65
IMD100-65-250FT 100 80 52 55 4.5 100 65
IMD125-100-160FT 160 32 58 30 5 125 100
IMD125-100-200FT 160 50 65 45 5.5 125 100


Med fire-trinns motor n=1450r/min Designtrykk: 1,6Mpa

Modellnr Strømningskapasitet (m³/t) Pumpehode (m) Effektivitet (%) Motoreffekt (kW) NPSH r (m) Diameter (mm) Roterende hastighet
Innløp uttak
IMD50-32-125FT 6.3 5 38 0.55 2 50 32
IMD50-32-160FT 6.3 8 39 0.55 2 50 32
IMD50-32-200FT 6.3 12.5 40 1.1 2 50 32
IMD50-32-250FT 6.3 20 27 1.5 2 50 32
IMD65-50-125FT 12.5 5 48 0.55 2 65 50
IMD65-50-160FT 12.5 8 51 1.1 2 65 50
IMD65-40-200FT 12.5 12.5 42 1.5 2 65 40
IMD65-40-250FT 12.5 20 29 3 2 65 40
IMD80-65-125FT 25 5 52 1.1 2.5 80 65
IMD80-65-160FT 25 8 63 1.5 2.5 80 65 1450
IMD80-50-200FT 25 12.5 51 2.2 2.5 80 50
IMD80-50-250FT 25 20 53 5.5 2.5 80 50
IMD100-80-125FT 50 5 65 1.5 2.5 100 80
IMD100-80-160FT 50 8 55 2.2 2.5 100 80
IMD100-65-200FT 50 12.5 59 5.5 2.5 100 65
IMD100-65-250FT 50 20 49 7.5 2.5 100 65
IMD125-100-160FT 100 8 55 5.5 3 125 100
IMD125-100-200FT 100 12.5 62 11 3 125 100
IMD125-100-315FT 100 32 53 22 3 125 100
IMD125-100-400FT 100 50 59 30 3 125 100
IMD150-125-250FT 200 20 43 30 3.2 150 125
IMD150-125-315FT 200 32 58 37 3.2 150 125
IMD150-125-400FT 200 50 60 55 4 150 125
IMD200-150-250FT 400 20 60 45 4 200 150
IMD200-150-315FT 400 32 68 75 4 200 150
IMD200-150-400FT 400 50 63 110 5 200 150

Arbeidsforhold

Pumpediameter 32mm - 300mm
Arbeidstemperatur -20℃ - 180℃
Strømningskapasitetsområde 3m³/t - 800m³/t
Pumpehoderekkevidde 15m - 125m
Materialutvalg Foret - i FEP(F46), PFA
Designet standard HG/T2730, SH/T3148, API685
